臭氧发生器启停瞬态对半导体工艺影响的实验研究

臭氧发生器启停瞬态对半导体工艺影响的实验研究

臭氧（O₃）因其强氧化性和低温可控性，已成为先进半导体制造中不可或缺的关键气体之一。在原子层沉积（ALD）前处理、界面氧化层生长及有机污染物去除等工艺中，臭氧的浓度稳定性直接决定薄膜的均匀性与界面态密度。工业级臭氧发生器通常采用介质阻挡放电（DBD）技术，其放电过程受电源频率、气压及冷却条件等多因素耦合影响，启停阶段不可避免地产生浓度过冲或拖尾现象。随着工艺窗口日益收窄，这种瞬态行为已不可忽视。本文从实验角度出发，定量评估臭氧启停瞬态对工艺结果的影响，并探索工程化解决方案。

实验装置与方法

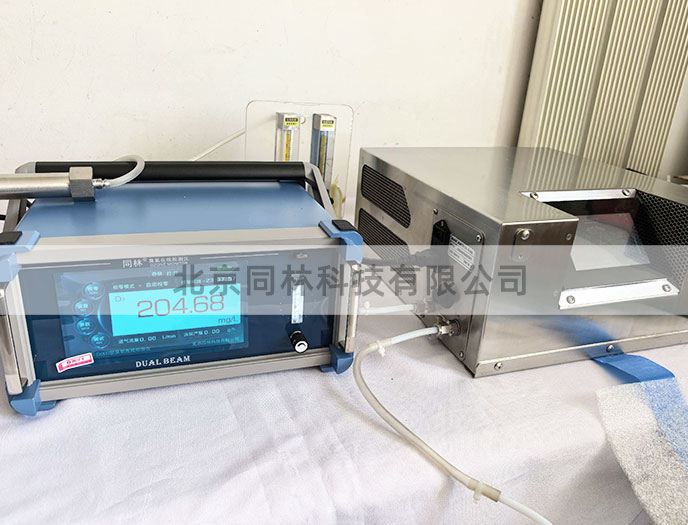

实验系统由臭氧发生器（MKS AX8560）、高精度紫外吸收法臭氧浓度监测仪（2 s响应时间）、质量流量控制器及8英寸单片处理腔室组成。监测点分别设置于发生器出口、传输管路末端及腔室排气管路。启停模式设定为三种典型工况：紧急停机（断电）、程序控降（5 s线性衰减）和待机循环（频繁启停，周期30 s）。工艺指标选取热氧化硅片厚度（椭圆偏振仪测量）及表面粗糙度（AFM）作为表征参数。

瞬态响应特性分析

实验发现，紧急停机模式下，发生器出口臭氧浓度在80 ms内从300 g/Nm³骤降至零，但传输管路内残留臭氧因管壁解吸附效应，在腔室入口处形成持续12 s的“拖尾峰”，浓度维持在初始值的15%~20%。该残留气体在工艺腔室中引发非预期的持续氧化，导致硅片氧化层厚度较目标值增加0.8 nm。程序控降模式下，浓度衰减曲线呈现两段式特征：前3 s线性下降至50%，后2 s因放电熄灭瞬态失稳出现8%的微小过冲，之后迅速归零。待机循环模式对下游浓度扰动为显著，每次启动瞬间产生持续4 s的浓度过冲（峰值达设定值的135%），停机后同样伴随残留解吸，形成“锯齿波”式浓度波动，其对氧化层均匀性的累积恶化效应在10个循环后使得片内不均匀性从2.1%升至6.7%。

对半导体工艺的具体影响

将上述瞬态工况引入标准界面氧化工艺（氧化温度300 ℃，目标厚度1.2 nm）后发现，瞬态过冲阶段的高浓度臭氧显著强化了硅表面的化学吸附速率，形成一层致密度异常的高氧含量过渡层，该层在后续高温退火中因应力释放产生微缺陷，导致栅介质漏电流增加约一个数量级。而拖尾阶段的低浓度臭氧则因反应速率下降，生成化学计量比失配的亚氧化层（SiO_x，x<2），该层在湿法清洗中优先腐蚀，造成表面粗糙度由0.15 nm恶化至0.42 nm。进一步通过XPS深度剖析确认，瞬态引入的氧元素分布曲线在界面处出现“肩峰”结构，这是稳态工艺中从未观察到的现象。

抑制策略与验证

基于以上分析，本研究设计了一种前馈式气路补偿方案：在发生器启动前，先开启旁路氮气吹扫以降低管路内残留氧分压；停机指令发出后，同步增大载气流量并开启快速排空阀，将系统时间常数从12 s压缩至3 s以内。同时，在控制算法中引入启动阶段的设定值预减量（降低初始设定浓度的20%），以抵消过冲峰值。验证实验表明，优化后瞬态造成的氧化层厚度偏差控制在±0.1 nm以内，均匀性恢复至2.3%，满足28 nm节点工艺要求。

本研究通过高时间分辨率的在线监测，揭示了臭氧发生器启停瞬态对半导体工艺的显著影响。瞬态过冲与残留拖尾分别通过强化氧化和生成亚化学计量层两种机制损害薄膜质量。所提出的气路-控制协同抑制策略可有效降低瞬态扰动，为高可靠性半导体制造中的臭氧供应系统设计提供了实验依据与工程参考。
