半导体器件（如晶圆、芯片、IGBT模块）中含有硅、碳化硅（SiC）、氮化镓（GaN）等衬底材料，以及多层金属化结构（铜、铝、钽、钛等）。传统工艺常使用浓硝酸、王水或氢氟酸进行剥离，环境风险极高。

1. 光刻胶与有机物的高效剥离

在回收半导体芯片时，首要任务是去除表面的光刻胶、封装树脂及钝化层。

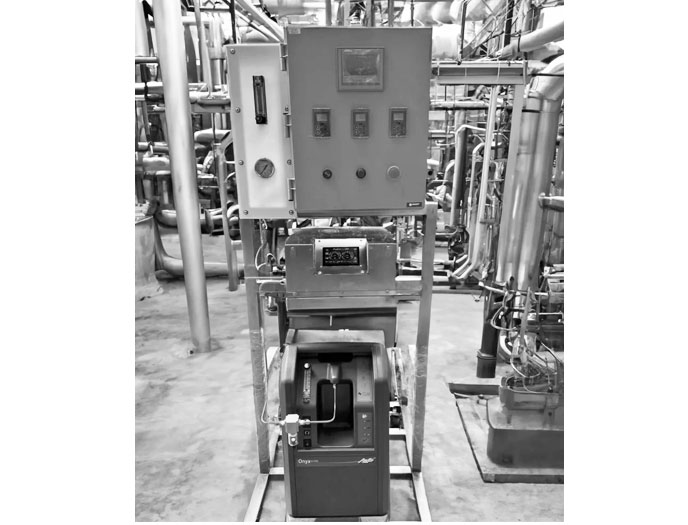

潜力：臭氧水（DIO3） 或 臭氧/紫外光（UV/O₃） 体系可以产生羟基自由基（·OH），能在较低温度（<100℃）下将高分子有机物彻底矿化为CO₂和H₂O。

优势：取代了传统浓硫酸与过氧化氢（SPM）的清洗工艺，不仅大幅减少了废酸产生量，而且避免了高粘度废液的后续处理难题。

2. 金属层（铜、银、铝）的选择性浸出

半导体封装框架（如引线框架）多为铜材镀银或纯铜。

潜力：在酸性或碱性介质中通入臭氧，可以利用其强氧化性将金属态转化为可溶性离子（如Cu²⁺、Ag⁺）。

绿色价值：相比于使用氰化物（剧毒）或高浓度硝酸（产生氮氧化物），臭氧体系可以实现常压、低温下的选择性溶解。通过控制pH值和络合剂（如甘氨酸、硫代硫酸盐等绿色络合剂）的添加，可以实现“臭氧-络合”协同浸出，使回收过程在近乎中性的条件下进行。
